SeqG8 Core

Malé velké řešení automatizace a dohledu

SeqG8 Core

Malé velké řešení automatizace a dohledu

SeqG8 Core umožňuje vzdálený monitoring a ovládání. Umí dohledovat různá zařízení od různých výrobců. SeqG8 Core sleduje, přijímá informace, zpracovává je a dohlíží na správnou funkčnost. Modely SeqG8 Core se liší na základě výkonu, komunikačních možností, počtu vstupů a výstupů, ale i velikosti.

Více informací

Pro umožnění vzdáleného monitoringu a vzdáleného ovládání je potřeba mít u spravované technologie nainstalováno zařízení SeqG8 Core. Modely SeqG8 Core se liší na základě výkonu, komunikačních možností, počtu vstupů a výstupů, ale i velikosti.

SeqG8 Core

  • Zajišťuje šifrované připojení do datového centra
  • Vytvoří lokální počítačovou síť pro dohledovaná zařízení
  • Poskytuje základní síťové služby (DHCP, DNS, NTP server)
  • Snímá data na svých analogových a digitálních vstupech
  • Nastavuje analogové a digitální výstupy na požadované hodnoty
  • Komunikuje se zařízeními připojenými přes síťové rozhraní
  • Komunikuje se zařízeními připojenými přes sběrnice MODBUS, RS486 a sériovou linku RS232
  • Odesílá získaná data do datového centra
  • Zobrazuje informace na barevném grafickém TFT displeji
  • Poskytuje přístupový bod Wi-Fi pro lokální přístup ke spravovaným zařízením

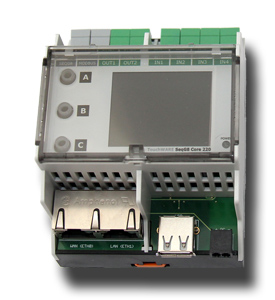

SeqG8 Core 220

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (integrovaná anténa)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s SSR relé
  • Sběrnice MODBUS
  • Napájení 12-24V DC
  • USB port
  • Barevný grafický TFT display
  • 3 tlačítka s podsvětlením
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 2.0
  • Montáž na DIN lištu, šířka 71.6mm

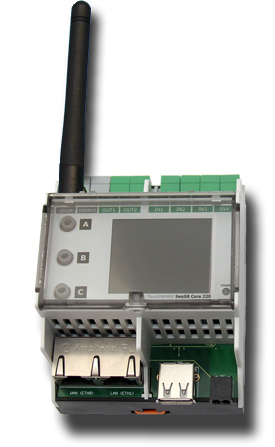

SeqG8 Core 221

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (konektor R-SMA pro externí anténu)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s SSR relé
  • Sběrnice MODBUS
  • Napájení 12-24V DC
  • USB port
  • Barevný grafický TFT display
  • 3 tlačítka s podsvětlením
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 2.0
  • Montáž na DIN lištu, šířka 71.6mm

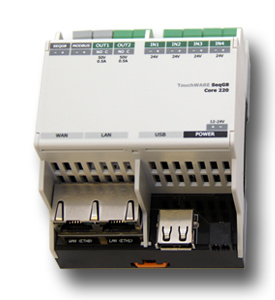

SeqG8 Core 222

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (integrovaná anténa)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s SSR relé
  • Sběrnice MODBUS
  • Napájení 12-24V DC
  • USB port
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 2.0
  • Montáž na DIN lištu, šířka 71.6mm

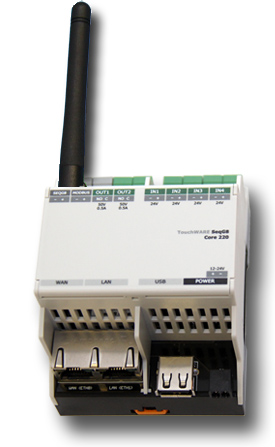

SeqG8 Core 223

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (konektor R-SMA pro externí anténu)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s SSR relé
  • Sběrnice MODBUS
  • Napájení 12-24V DC
  • USB port
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 2.0
  • Montáž na DIN lištu, šířka 71.6mm

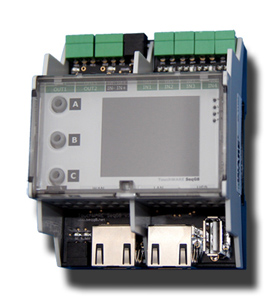

SeqG8 Core 210

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (integrovaná anténa)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s přepínacími relé
  • Napájení 9-36V DC
  • Napájení PoE 9-36V DC
  • USB port
  • RS232 port
  • Barevný grafický TFT display
  • 3 tlačítka s podsvětlením
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 1.0
  • Montáž na DIN lištu, šířka 71.6mm

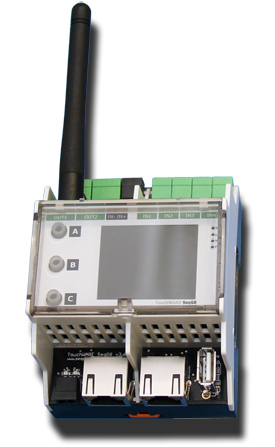

SeqG8 Core 211

  • 2 síťové karty 10/100 Mbps
  • Wi-Fi 802.11 b/g/n (konektor R-SMA pro externí anténu)
  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s přepínacími relé
  • Napájení 9-36V DC
  • Napájení PoE 9-36V DC
  • USB port
  • RS232 port
  • Barevný grafický TFT display
  • 3 tlačítka s podsvětlením
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 1.0
  • Montáž na DIN lištu, šířka 71.6mm

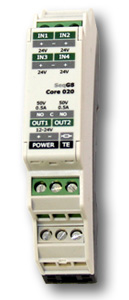

SeqG8 Core 020

  • 4 galvanicky oddělené digitální vstupy
  • 2 výstupy s SSR relé
  • Napájení 12-24V DC
  • Možnost rozšíření o další moduly přes interní sběrnici SeqG8-BUS v 2.0
  • Montáž na DIN lištu, šířka 17.8mm
  • Určeno pro malé, samostatně běžící aplikace

Technické paramatry SeqG8 Core řady 22x


Verze SeqG8 Core 220
v 5.1
SeqG8 Core 221
v 5.1
SeqG8 Core 222
v 5.1
SeqG8 Core 223
v 5.1
Napájení (samostatně) 9-36V DC 9-36V DC 9-36V DC 9-36V DC
Napájení (s Extendery) 12-24V DC 12-24V DC 12-24V DC 12-24V DC
PoE Ne Ne Ne Ne
SeqG8-BUS interní (DIN lišta)
externí
interní (DIN lišta)
externí
interní (DIN lišta)
externí
interní (DIN lišta)
externí
SeqG8-BUS verze v 2.0 v 2.0 v 2.0 v 2.0
Digitální vstupy 4 (24V DC) 4 (24V DC) 4 (24V DC) 4 (24V DC)
Digitální výstupy (SSR) 2 (NO, 50V/500mA) 2 (NO, 50V/500mA) 2 (NO, 50V/500mA) 2 (NO, 50V/500mA)
MODBUS 1 sběrnice 1 sběrnice 1 sběrnice 1 sběrnice
USB 1 (USB 2.0) 1 (USB 2.0) 1 (USB 2.0) 1 (USB 2.0)
Ethernet ports 2x 10/100 Mbps 2x 10/100 Mbps 2x 10/100 Mbps 2x 10/100 Mbps
Wi-Fi 802.11 b/g/n 802.11 b/g/n 802.11 b/g/n 802.11 b/g/n
Wi-Fi anténa 2dBi (vestavěná) R-SMA konektor 2dBi (vestavěná) R-SMA konektor
CPU AR9331 AR9331 AR9331 AR9331
RAM 64 MB 64 MB 64 MB 64 MB
Flash 16 MB 16 MB 16 MB 16 MB
Technický list
Schéma zapojení

Technické paramatry SeqG8 Core řady 21x


Verze SeqG8 Core 210
v 3.6
SeqG8 Core 211
v 3.6
Napájení (samostatně) 9-36V DC 9-36V DC
Napájení (s Extendery) 12-24V DC 12-24V DC
PoE Ano Ano
SeqG8-BUS interní (DIN lišta) interní (DIN lišta)
SeqG8-BUS verze v 1.0 v 1.0
Digitální vstupy 4 (24V DC) 4 (24V DC)
Digitální výstupy (relé) 2 (NO/NC) 2 (NO/NC)
USB 1 (USB 2.0) 1 (USB 2.0)
Ethernet ports 2x 10/100 Mbps 2x 10/100 Mbps
Wi-Fi 802.11 b/g/n 802.11 b/g/n
Wi-Fi anténa 2dBi (vestavěná) R-SMA konektor
CPU RT3050 RT3050
RAM 32 MB 32 MB
Flash 8 MB 8 MB
Technický list

Technické paramatry SeqG8 Core řady 02x


Verze SeqG8 Core 020
v 5.1
Napájení (samostatně) 12-24V DC
Napájení (s Extendery) 12-24V DC
SeqG8-BUS interní (DIN lišta)
SeqG8-BUS verze v 2.0
Digitální vstupy 4 (24V DC)
Digitální výstupy (SSR) 2 (NO, 60V/500mA)
CPU ATMega
RAM 4 kB
Flash 64 + 128 + 128 kB
Technický list
Technický list
