SeqG8 Extendery

Více možností pro Vaši automatizaci

Potřebujete více vstupů a výstupů u SeqG8 Core? Extendery nabízejí formou stavebnice více digitálních či analogových vstupů, nebo komunikačních rozhraní RS232, RS485, MODBUS a dalších. Mohou též fungovat samostatně například jako napětové převodníky nebo jako přístupový systém.

Více informací

Komunikační sběrnice SeqG8-BUS

Extendery se k SeqG8 propojují pomocí sběrnice SeqG8-BUS. Sběrnice SeqG8-BUS je k dispozici ve dvou variantách - interní a externí. Interní sběrnice SeqG8-BUS je umístěna přímo uvnitř DIN lišty, na kterou se SeqG8 Core i SeqG8 Extendery připevňují. Externí sběrnice SeqG8-BUS se propojuje pomocí dvoulinky.

SeqG8 µExtendery

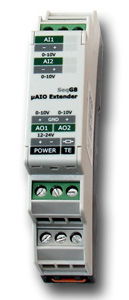

	2 analogové vstupy 0-10V DC 2 analogové výstupy 0-10V DC Jednoduché připojení přes SeqG8-BUS Pracuje i nezávisle jako převodník 0-10V na 0-10V Napájení 12-24V DC SeqG8 µAIO Extender

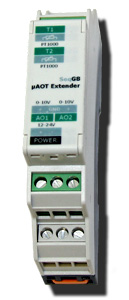

	2 vstupy pro připojení teploměrů PT1000 2 analogové výstupy 0-10V DC Jednoduché připojení přes SeqG8-BUS Pracuje i nezávisle jako převodník PT1000 na 0-10V Napájení 12-24V DC SeqG8 µAOT Extender

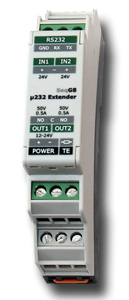

	Sériová linka RS232 o rychlosti až 230400 bps 2 digitální vstupy 24V DC 2 digitální výstupy SSR 50V/0.5A Jednoduché připojení přes SeqG8-BUS Pracuje i nezávisle jako logický člen Napájení 12-24V DC SeqG8 µ232 Extender
	Ovládání osvětlení pomocí sběrnice DMX 2 digitální vstupy 24V DC 2 digitální výstupy SSR 50V/0.5A Jednoduché připojení přes SeqG8-BUS Pracuje i nezávisle jako logický člen Napájení 12-24V DC SeqG8 µDMX Extender

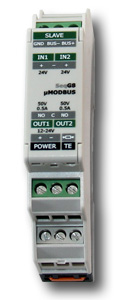

	Komunikuje v režimu MODBUS SLAVE zařízení MODBUS RS485 o rychlosti až 230400 bps 2 digitální vstupy 24V DC 2 digitální výstupy SSR 50V/0.5A Jednoduché připojení přes SeqG8-BUS Pracuje i nezávisle jako logický člen Napájení 12-24V DC SeqG8 µMODBUS SLAVE Extender

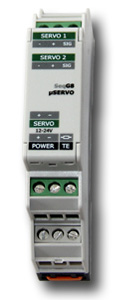

	Ovládání 2 servo motorů PWM Jednoduché připojení přes SeqG8-BUS Napájení 12-24V DC SeqG8 µSERVO Extender

SeqG8 Extendery

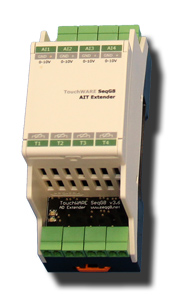

4 analogové vstupy 0-10V DC
4 vstupy pro připojení teploměrů PT1000
Jednoduché připojení přes SeqG8-BUS

SeqG8 AIT Extender

4 digitální výstupy 60V/500mA (SSR)
4 PWM výstupy 60V/500mA (SSR)
Signalizace sepnutí
Jednoduché připojení přes SeqG8-BUS

SeqG8 DO Extender

Technické specifikace SeqG8 µExtenderů

Verze	SeqG8 µDIO Extender	SeqG8 µAIO Extender	SeqG8 µPOT Extender	SeqG8 µAOT Extender

Napájení	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC
Komunikace	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS
SeqG8-BUS	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)
SeqG8-BUS verze	v 2.0	v 2.0	v 2.0	v 2.0
Digitální	4 (24V DC)	-	-	-
Analogové	-	2 (0-10V DC)	-	-
PT1000	-	-	-	2 (PT1000)
Digitální (SSR)	2 (50V/0.5A)	-	2 (50V/0.5A)	-
Analogové	-	2 (0-10V DC)	-	2 (0-10V DC)
PWM (SSR)	-	-	-	-
Potenciometry	-	-	2 (10kΩ)	-
1-Wire	-	-	-	-
Sériová linka	-	-	-	-
MODBUS	-	-	-	-
Technický list
Schéma zapojení

Verze	SeqG8 µAOW Extender	SeqG8 µ232 Extender	SeqG8 µ485 Extender	SeqG8 µDMX Extender

Napájení	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC
Komunikace	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS
SeqG8-BUS	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)
SeqG8-BUS verze	v 2.0	v 2.0	v 2.0	v 2.0
Digitální	-	2 (24V DC)	2 (24V DC)	2 (24V DC)
Analogové	-	-	-	-
PT1000	-	-	-	-
Digitální (SSR)	-	2 (50V/0.5A)	2 (50V/0.5A)	2 (50V/0.5A)
Analogové	2 (0-10V DC)	-	-	-
PWM (SSR)	-	-	-	-
Potenciometry	-	-	-	-
1-Wire	2 sběrnice	-	-	-
Sériová linka	-	RS232 (až 230400 bps)	RS485 (až 230400 bps)	DMX
MODBUS	-	-	-	-
Technický list
Schéma zapojení

Verze	SeqG8 µMODBUS MASTER Extender	SeqG8 µMODBUS SLAVE Extender	SeqG8 µACCESS Extender	SeqG8 µSERVO Extender

Napájení	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC	ze sběrnice SeqG8-BUS nebo 12-24V DC
Komunikace	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS
SeqG8-BUS	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)
SeqG8-BUS verze	v 2.0	v 2.0	v 2.0	v 2.0
Digitální	2 (24V DC)	2 (24V DC)	2 (24V DC)	-
Analogové	-	-	-	-
PT1000	-	-	-	-
Digitální (SSR)	2 (50V/0.5A)	2 (50V/0.5A)	2 (50V/0.5A)	-
Analogové	-	-	-	-
PWM (SSR)	-	-	-	2 (SERVO Control)
Potenciometry	-	-	-	-
1-Wire	-	-	1 sběrnice	-
Sériová linka	-	-	-	-
MODBUS	RS485 (až 230400 bps)	RS485 (až 230400 bps)	-	-
Technický list
Schéma zapojení

Technické specifikace SeqG8 Extenderů

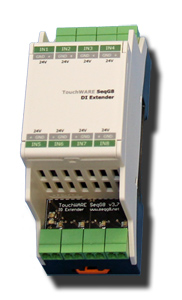

Verze	SeqG8 DI Extender v 3.7	SeqG8 AIT Extender v 3.6	SeqG8 AIO-MODBUS Extender v 4.2	SeqG8 DO Extender v 4.2

Napájení	ze sběrnice SeqG8-BUS	ze sběrnice SeqG8-BUS	ze sběrnice SeqG8-BUS	ze sběrnice SeqG8-BUS
Komunikace	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS	přes sběrnici SeqG8-BUS
SeqG8-BUS	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)	interní (DIN lišta)
SeqG8-BUS verze	v 1.0	v 1.0	v 1.1	v 2.0
Digitální	8 (24V DC)	-	-	-
Analogové	-	4 (0-10V DC)	4 (0-10V DC)	-
PT1000	-	4 (PT1000)	-	-
Digitální (SSR)	-	-	-	4 (NO, 60V/500mA)
Analogové	-	-	3 (0-10V DC)	-
PWM (SSR)	-	-	-	4 (60V/500mA)
